Esercitazioni: Introduzione a QGIS

QGIS_symb40 E2.1 - Familiarizzazione struttura GUI

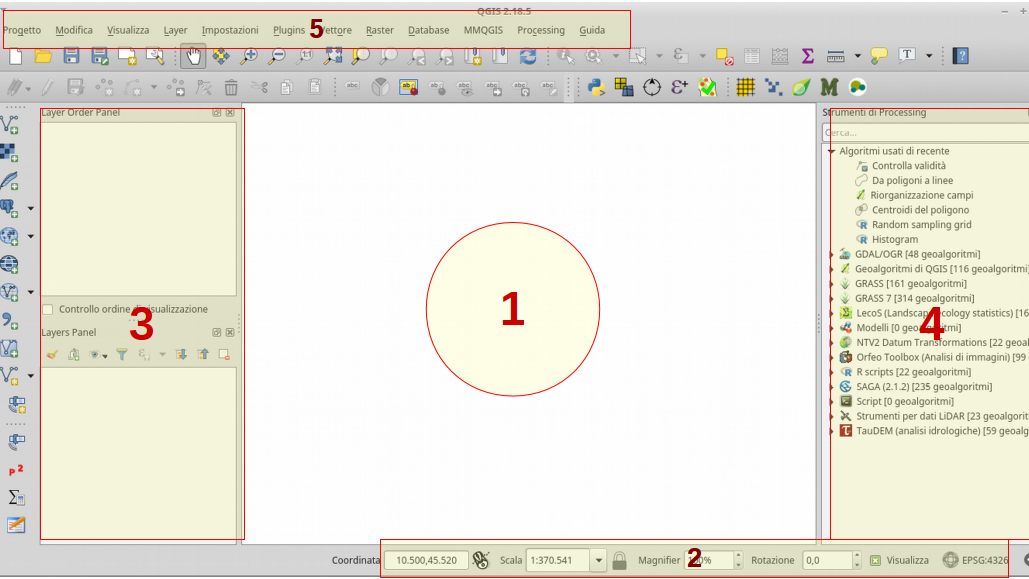

  1. Indicare le seguenti parti:
  • Area di mappa (1)
  • Barra di stato (2)
  • Finestra dei pannelli (3)
  • Strumenti di Processing (4)
  • Menù tendina (5)

Soluzione

_images/es2_1.png

QGIS_symb40 E2.2 - File di progetto .qgs

  1. Salvare un file di progetto .qgs
  2. Aprire in editor di testo il file .qgs e identificare le sezioni
  • File qgs: /_esercizi/introd/newprg.qgs

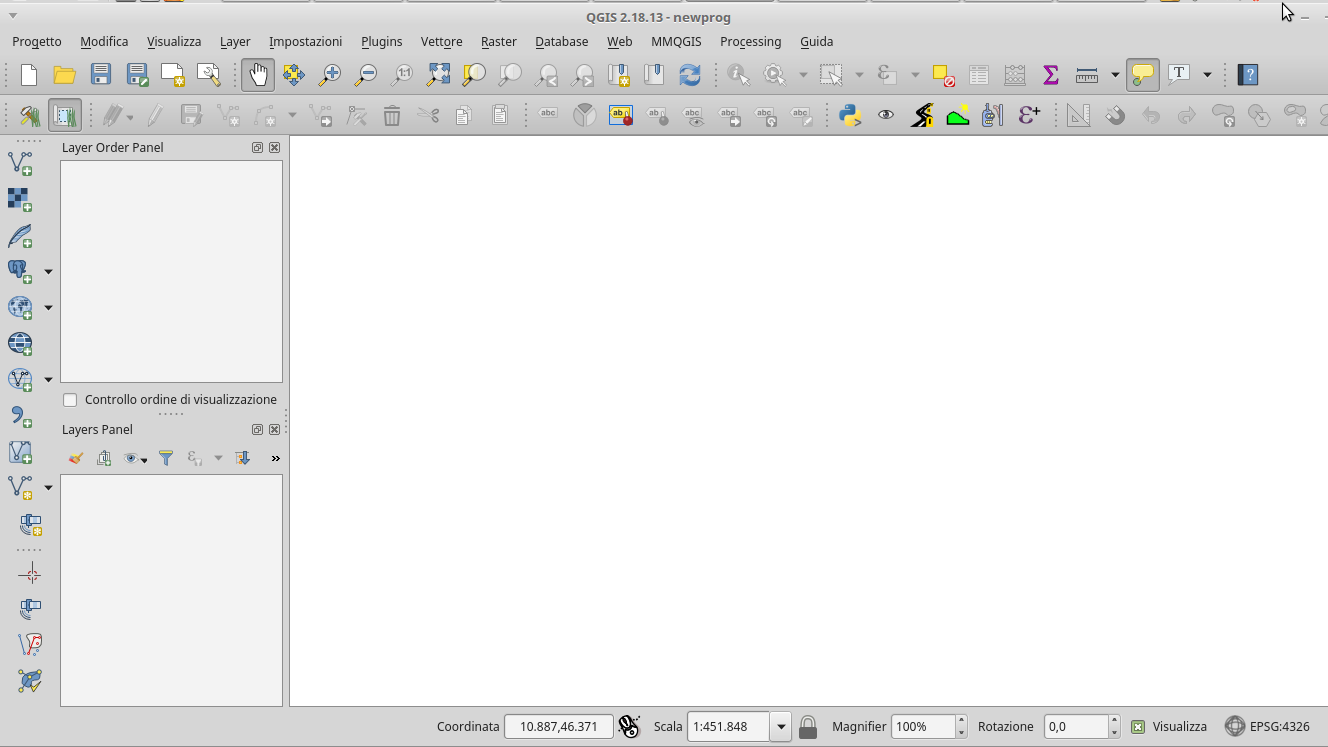

Progetto vuoto

_images/es2_2a.png

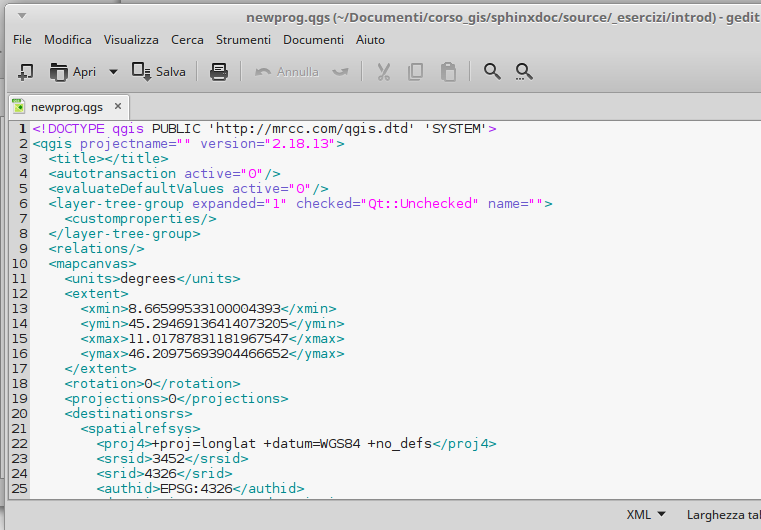

File .qgs

_images/es2_2b.png

QGIS_symb40 E2.3 - Caricare e attivazione Plugin

  1. Installa il plugin LRS
  2. Attivare plugin GDAL Tools
  • File qgs: /_esercizi/introd/newprg.qgs

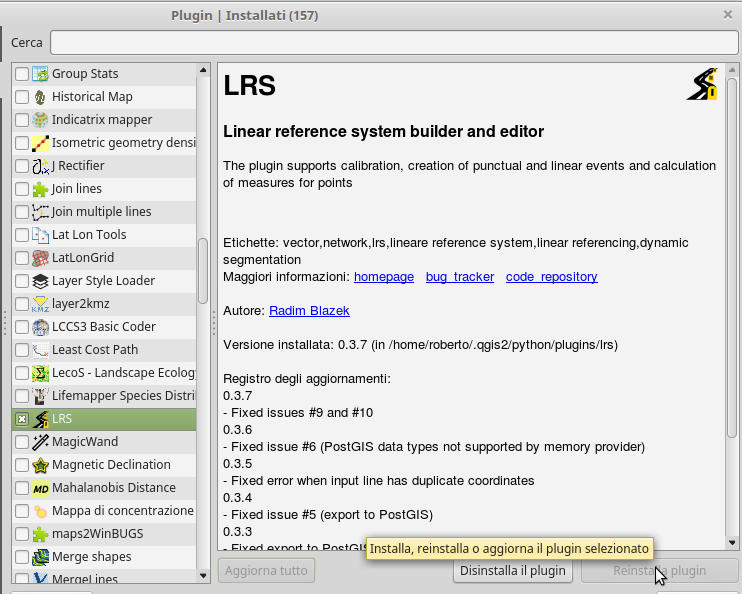

Installazione Plugin LRS

_images/es2_3a.png

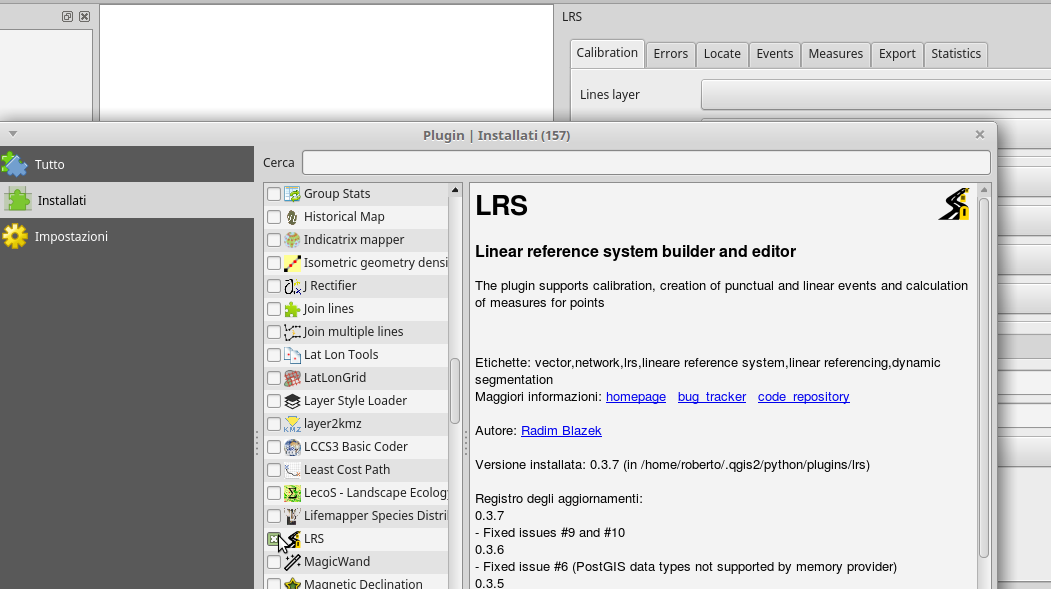

Attivazione del Plugin LRS

_images/es2_3b.png

Verificare la comparsa del pannello del plugin

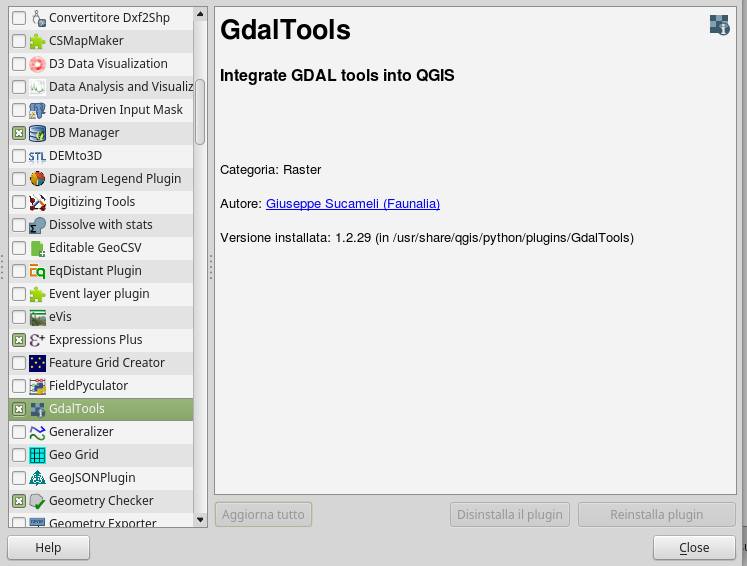

Attivazione plugin GDAL Tools

_images/es2_3c.png

Verificare che il bottone disinstalla Plugin è distattivato.

QGIS_symb40 E2.4 - Uso del Pannello del Browser

  1. Caricare uno shapefile
  2. Caricare un Geotiff
  3. Verificare il file .qgs
  • File qgs: /_esercizi/introd/newprg.qgs
  • Vettori: /_esercizi/introd/World_Country_Borders_KML.kml
  • Raster: /_esercizi/introd/italia.tiff

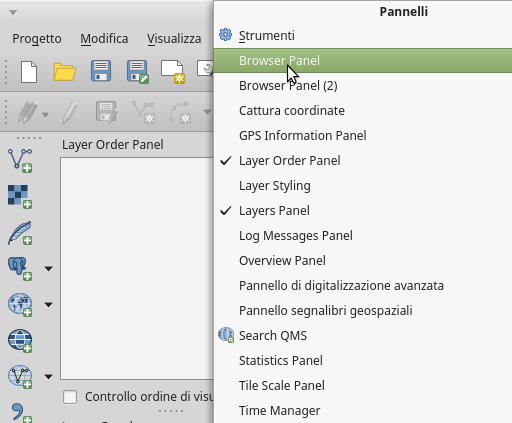

Caricamento del pannello, mediante tasto-dx-mouse

_images/es2_4a.png

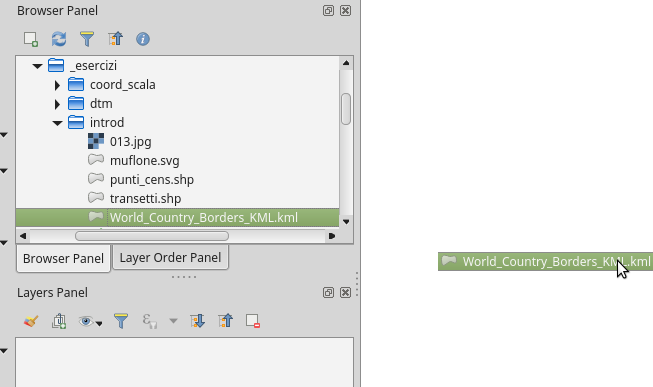

Caricare (con drag-and-drop) il vettore /_esercizi/introd/World_Country_Borders_KML.kml

_images/es2_4b.png

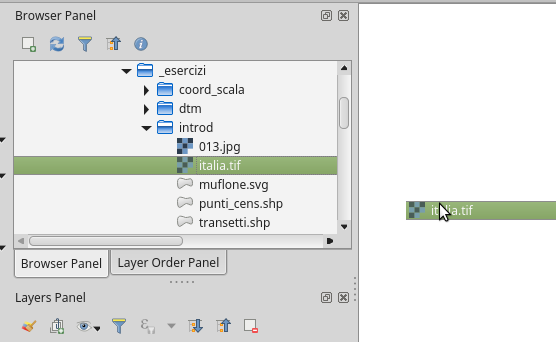

Caricare (con drag-and-drop) il raster /_esercizi/introd/italia.tiff

_images/es2_4c.png

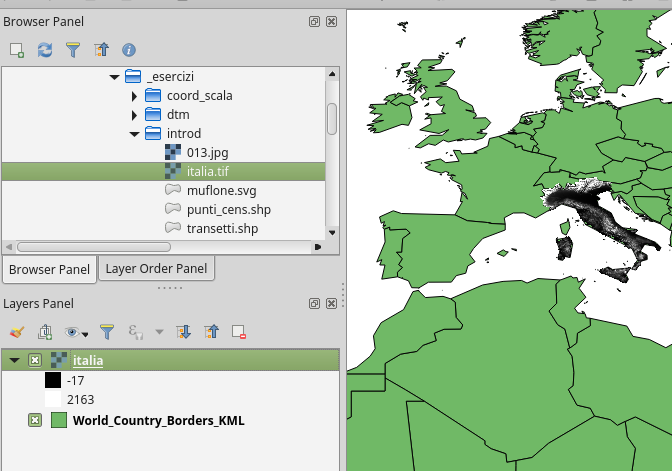

Il risultato finale è:

_images/es2_4d.png

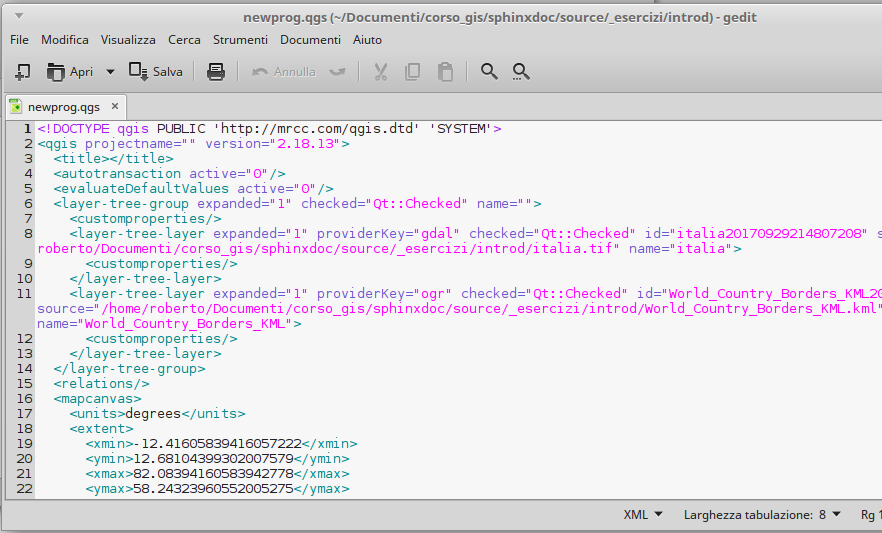

Il file .qgs è ora più complesso:

_images/es2_4e.png

QGIS_symb40 E2.5 - Pannello delle informazioni

  1. Verificare le informazioni di un vettore
  2. Verificare le informazioni di un raster

Usare i layer caricati con il browser nell’esercizio precedente

  • File qgs: /_esercizi/introd/newprg.qgs
  • Vettori: /_esercizi/introd/World_Country_Borders_KML.kml
  • Raster: /_esercizi/introd/italia.tiff

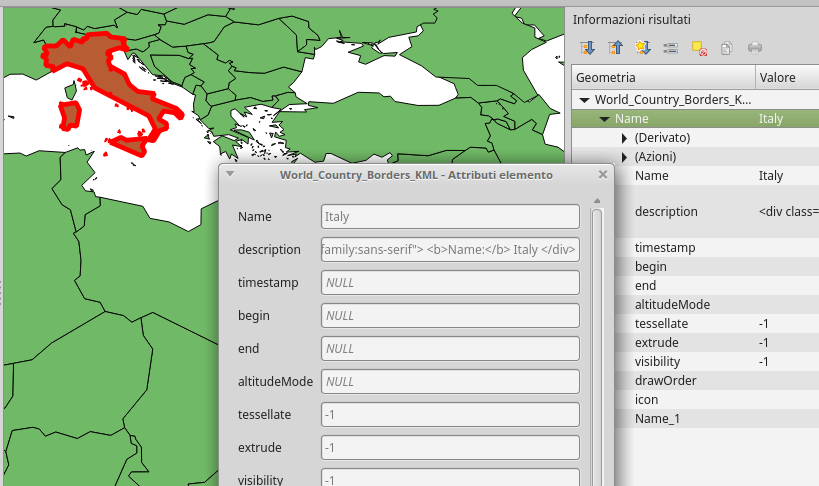

Informazioni del vettore:

_images/es2_5a.png

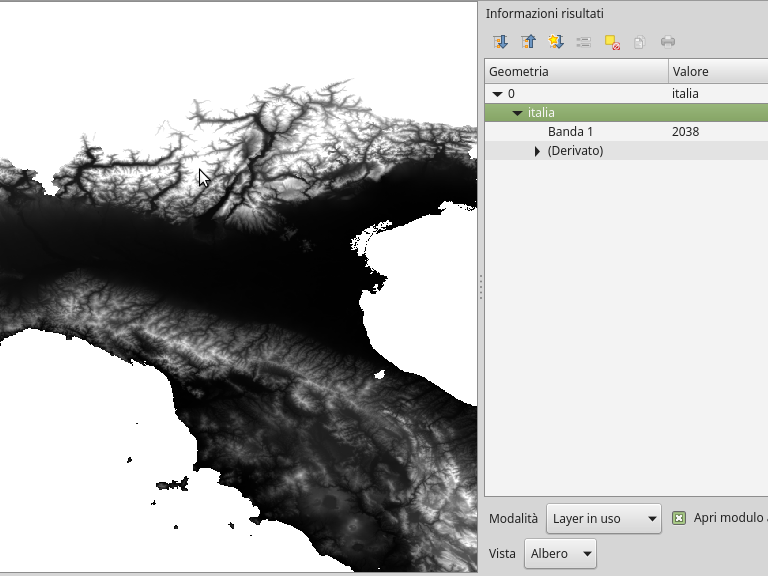

Informazioni del raster:

_images/es2_5b.png

QGIS_symb40 E2.6 - Annotazioni

  1. Aggiungere un’annotazione testuale, in rosso

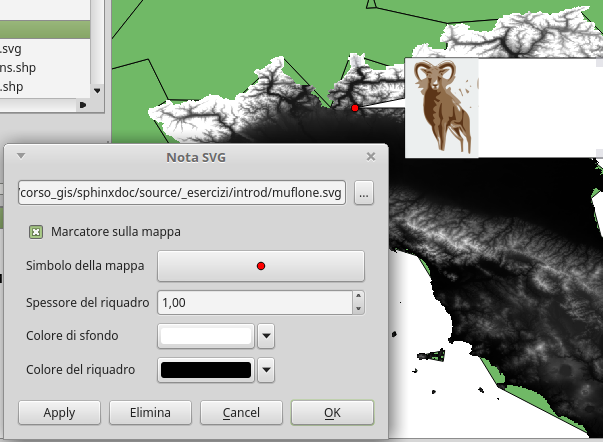

  2. Aggiungere un’annotazione con un simbolo .svg
  • File qgs: /_esercizi/introd/newprg.qgs
  • Vettori: /_esercizi/introd/World_Country_Borders_KML.kml
  • Raster: /_esercizi/introd/italia.tiff
  • file svg: /_esercizi/introd/muflone.svg

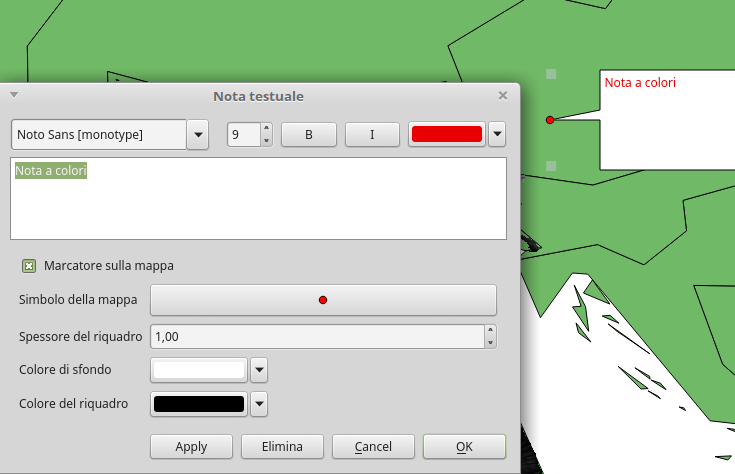

Aggiunta nota testuale:

_images/es2_6a.png

Informazioni del raster:

_images/es2_6b.png

QGIS_symb40 E2.7 - Utilizzare lo zoom

  1. Zoom in / Zoom out
  2. Zoom all’estensione
  3. Zoom agli elementi selezionati
  • File qgs: /_esercizi/introd/newprg.qgs
  • Vettori: /_esercizi/introd/World_Country_Borders_KML.kml
  • Raster: /_esercizi/introd/italia.tiff
